| Miejsce pochodzenia: | Baoji, Chiny |
|---|---|
| Nazwa handlowa: | HT SENSOR |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BP156-M |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy pakiet eksportowy |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 5000 sztuk / miesiąc |
| Model nr.: | BP156-M | Materiały mieszkaniowe: | 316L |
|---|---|---|---|
| Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Znak towarowy: | HT czujnik |
| Pochodzenie: | Baoji, Chiny | Rodzaj konstrukcji: | Czujnik ciśnienia syliciowego rozproszonego |
| Środek pomiarowy: | Płyn i powietrze | Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa |
| Ocena IP: | IP65 | Dostosowanie: | OEM i ODM |
| High Light: | Małe czujniki nadajników ciśnienia RoH,Czujnik nadajnika ciśnienia z łącznikiem M12,Silindrowy przetwornik ciśnienia z łącznikiem M12 |
||

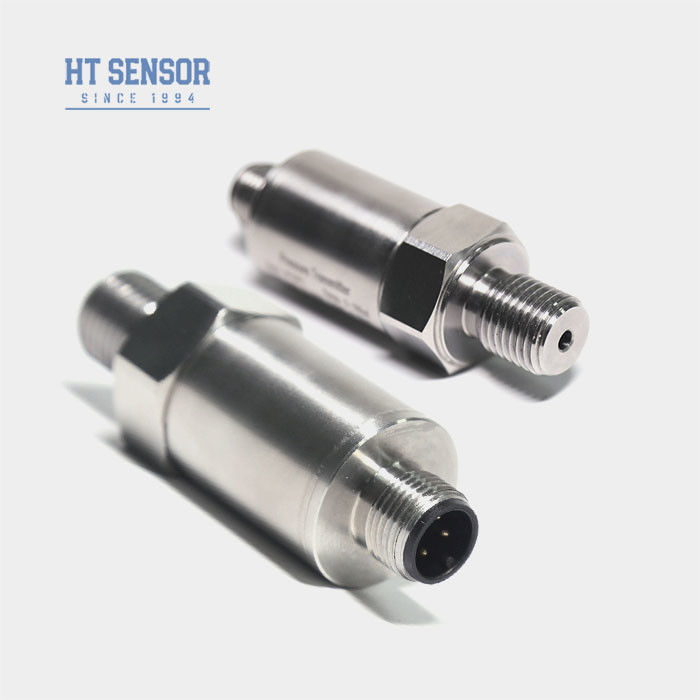

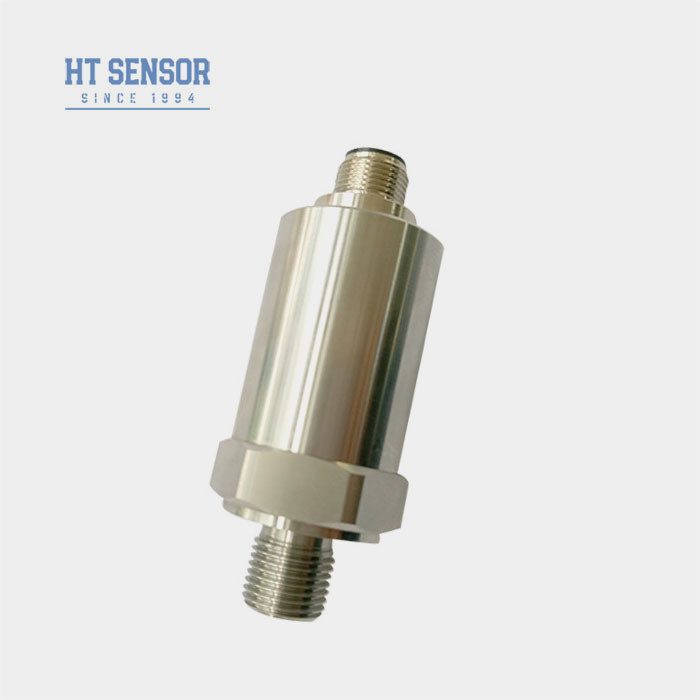

Przekaźnik ciśnienia BP156-M
Wprowadzenie mini czujnika ciśnienia:
Minieśrodek czujnika ciśnienia BP156-M wykorzystuje piezoresywatywny czujnik ciśnienia z izolowaną przepływem ze stali nierdzewnej jako element czujnika sygnału, poprzez automatyczne badania,obróbka laserowa, która kompensuje zero i wrażliwość w szerszym zakresie temperaturPołączenie wzmacniacza jest w obudowie ze stali nierdzewnej, przekształcając sygnał czujnika w standardowy sygnał wyjściowy.badania i starzenie półproduktów i całkowicie gotowych produktów, nadajnik jest stabilny i niezawodny, posiada doskonałą elastyczność, wrażliwość i różnorodność. Produkt jest szeroko stosowany do pomiaru ciśnienia i kontroli ropy naftowej, przemysłu chemicznego, metalurgii,elektrownia i hydrologia, itp.
Cechy produktuz mini czujnikiem prądu:
1zakres temperatur: -20 do 85oC;2szeroki zakres temperatury pracy -40~125oC;
3. Wysokiej wydajności ceramicznego czujnika ciśnienia pojemnościowego;
4Dostępne są różne wyjścia 4~20mA/0,5~4,5V/1~5V/0~5V/SPI/I2C;
5Małe wymiary, wymiary dostosowane;
6Opcjonalne łączniki Packard, M12, Small Hirschman;
7. OEM, ODM, usługa dostosowania dostępna;
Wnioskiz mini czujnikiem prądu:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry wydajności z mini czujnikiem prądu: | |
|---|---|
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
| Przewodnik w zakresie zamówieniaz mini czujnikiem prądu | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
