4-20mA BP93420-IC czujnik wysokiej temperatury ciśnienia wysokiej dokładności nadajnik ciśnienia
Product Details
| Model nr.: | BP93420-IC | Zakres: | 0-10kpa~60mpa |
|---|---|---|---|
| Nitka: | OEM | Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem |
| Specyfikacja: | czujnik ciśnienia z krzemu | Znak towarowy: | HT czujnik |
| Środek pomiarowy: | Płyn i powietrze | Stopień dokładności: | 0,5% |
| Zakres ciśnienia: | -100kpa...0kpa ~10kpa...100MPa | Złącze: | Złącze M12 |
| Podkreślić |
Czujnik ciśnienia wysokiej temperatury BP93420-IC,4-20mA czujnik ciśnienia wysokiej temperatury,4-20mA wysokiej dokładności nadajnik ciśnienia |
||
Product Description

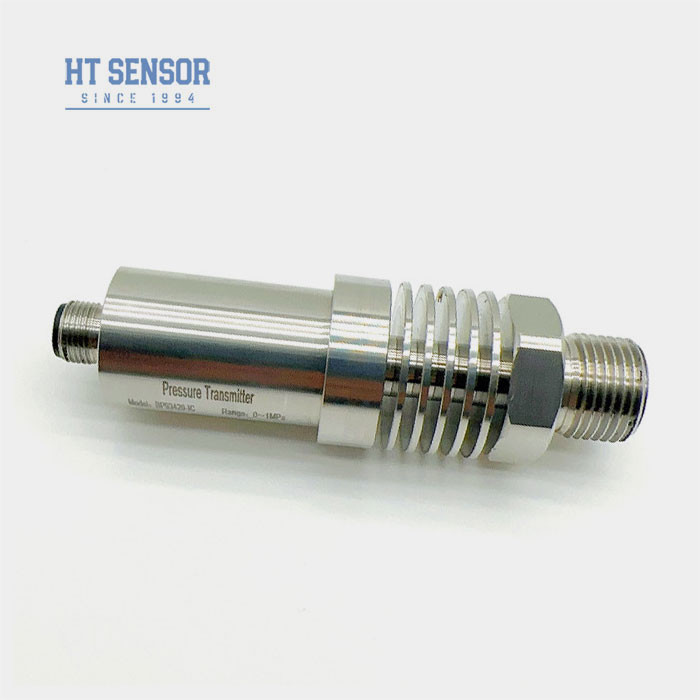

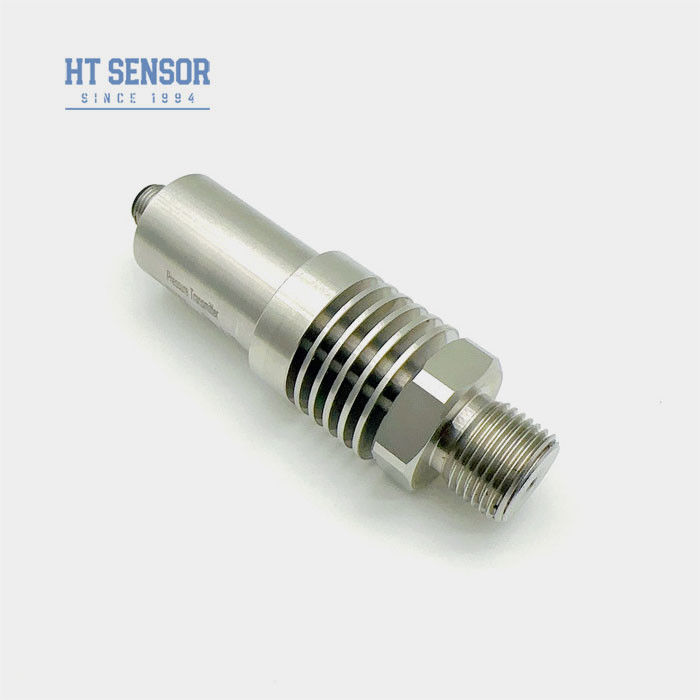

4-20mA BP93420-IC czujnik wysokotemperaturowego nadajnika ciśnienia o szerokim zakresie pomiarowym
Przekaźnik ciśnienia BP93420IC
Wprowadzenie czujnika wysokiej temperatury i ciśnienia:
BP93420-IC to nadajnik ciśnienia o wysokiej temperaturze, który wykorzystuje zaawansowane rdzeń wypełniony olejem izolacji silnikowej HT jako rdzeniowy element pomiarowy.Czujnik skutecznie wychwytuje ciśnienie pomiarowego medium poprzez specjalistyczną strukturę rozpraszania ciepła zintegrowaną z nadajnikiem.Dzięki wyjątkowej konstrukcji idealnie nadaje się do wymagających środowisk o wysokich temperaturach, co czyni go idealnym wyborem do zastosowań obejmujących:Jest szeroko stosowany w procesach przemysłowych i systemach wymagających dokładnego i niezawodnego ciśnieniapomiarów nawet w trudnych warunkach wysokiej temperatury
Cechy produktuz czujnikiem wysokiej temperatury i ciśnienia,:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3. Zero i pełna skala regulowana
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Wnioskiz czujnikiem wysokiej temperatury i ciśnienia,:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry wydajnościz czujnikiem wysokiej temperatury i ciśnienia,: | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 150°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3. Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
4. O-kręgi z gumy fluorowej o znamionowym zakresie temperatury roboczej - 20 °C ~ 250 °C. Gdy temperatura robocza produktu jest niższa niż - 20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
5. Definicja długości kable wynosi 1,5 m, a do wyboru są trzy materiały.Jeśli nie jest to określone, można użyć materiału kable polietylenowej.Jeśli potrzebujesz różnych materiałów kable,Proszę wskazać w kolejności.
6W przypadku silnych wibracji, natychmiastowej siły uderzenia, silnej interferencji elektromagnetycznej lub częstotliwości radiowej i innych specjalnych wymagań, proszę poinformować naszą firmę i wskazać w zamówieniu.

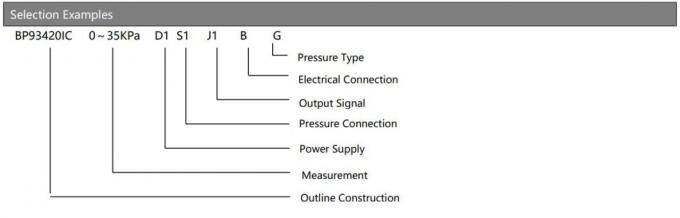

| Przewodnik w zakresie zamówieniaz czujnikiem wysokiej temperatury i ciśnienia, | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||

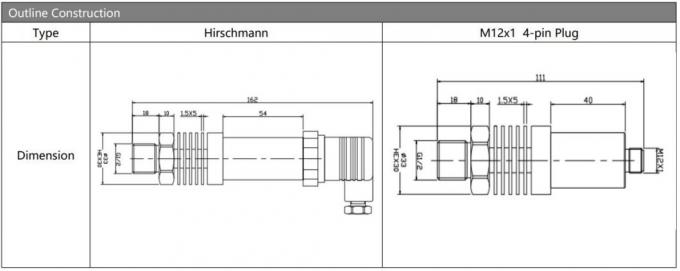

| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

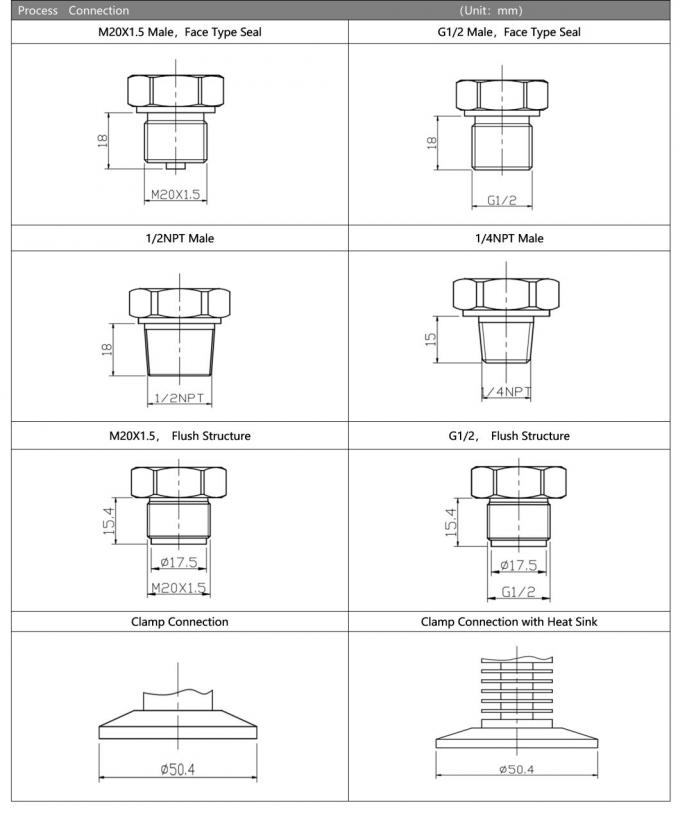

| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||

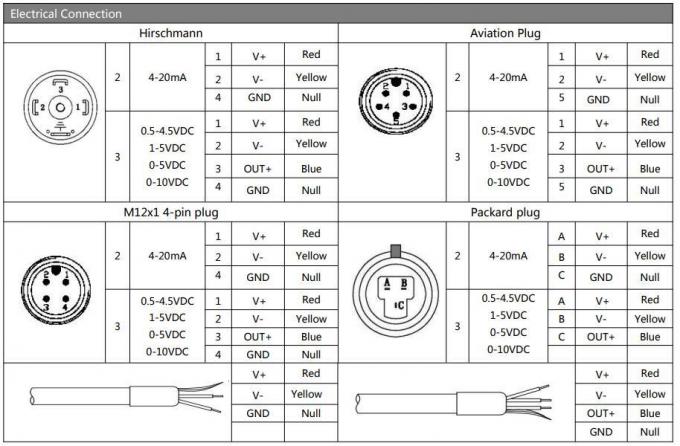

| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Pytania i odpowiedzi
Q1:Jesteś firmą produkcyjną?
A1:Jesteśmy producentami z ponad 22-letnim doświadczeniem.
Q2:Produkt dostosowany do potrzeb
O2:Oferujemy usługi OEM i Custom-Design.
Q3:Gwarancja jakości
A3: Nasze produkty mają ograniczoną gwarancję 12-18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
Q4:Przesyłka i pakowanie
A4:Produkty są zazwyczaj wysyłane międzynarodowym ekspresem, w tym UPS,FedEx,DHL i INT w przypadku przesyłki płatnej z góry,można również skorzystać z konta wysyłki do odbioru,Standardowe opakowanie eksportowe,w tym certyfikacja inspekcyjna.
P5: Skontaktuj się z nami
A5:Mamy aktywny i doświadczony zespół sprzedaży, który służy Ci w kwestii technicznej i biznesowej. Po prostu zostaw nam wiadomość lub kliknij Usługę online.
