20kpa Plastikowa powłoka czujnik ciśnienia różniczkowego
Szczegóły produktu
| Nr modelu: | HT100 | Typ: | Presja różnicowa |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Powietrze gazowe |
| Moc: | 5VDC / 1,5mA | Dokładność: | 0,2% FS |
| Wyjście: | sygnał MV | Dostarczać: | 1,5 mA |
| Typ sygnału wyjściowego: | Analog | Personalizacja: | Dostępne może być żądanie niestandardowe OEM |
| Podkreślić |
20kpa Plastic Shell Differential Pressure Sensor,Czujnik ciśnienia różniczkowego krzemowy,20kpa Silisium Piezoresistive czujnik ciśnienia |
||
Opis produktu

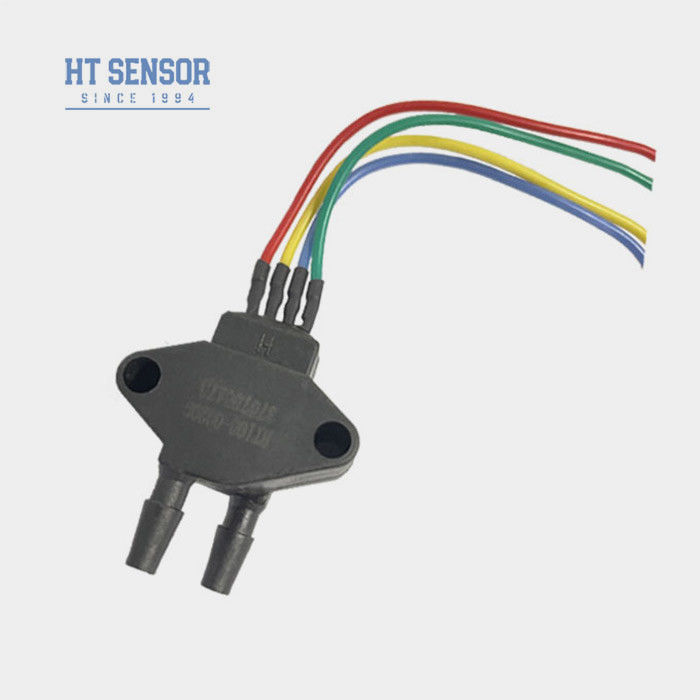

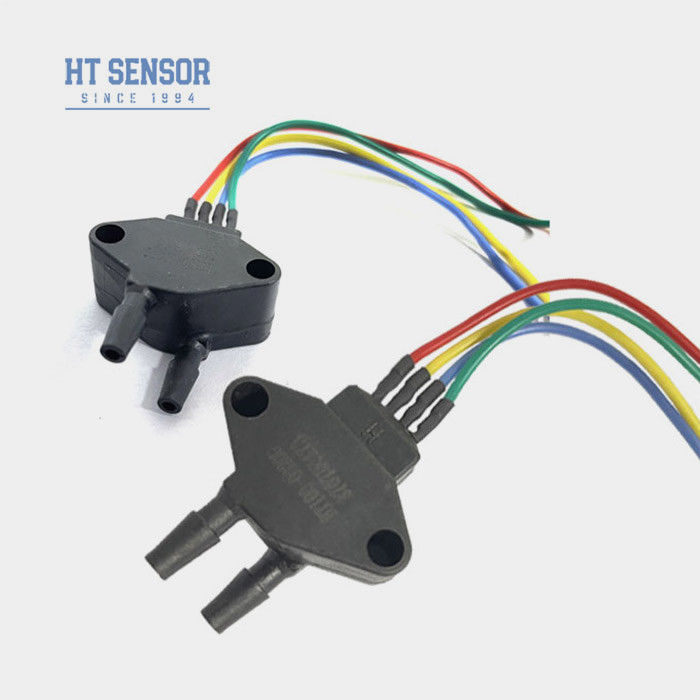

HT100 czujnik ciśnienia różniczkowego z krzemu w czarnej plastikowej skorupie o pojemności 20kpa
HT100Silisium piezoresystywne czujnik ciśnienia
Wprowadzenie czujnika ciśnienia silikonowego:
Cechy produktuz różnicowym czujnikiem ciśnienia z krzemu:
- Szeroki zakres pomiarów, 0~10KPa~2Mpa
- Wysoka niezawodność i doskonała stabilność
- Technologia kapsułowania TO8
- Aplikacje lotnicze i kosmiczne
Wnioskiz różnicowym czujnikiem ciśnienia z krzemu:
- Pomiar ciśnienia suchego, nieżrącego gazu
- Systemy sterowania pneumatycznym
- Inżynieria biomedyczna do zastosowań medycznych
- HVAC (ogrzewanie, wentylacja i klimatyzacja)
- Badania lotnicze w celach związanych z lotnictwem
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry wydajnościz różnicowym czujnikiem ciśnienia z krzemu: | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | ||
| ≥ 35 kPa | 100±10 | 100±30 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura pracy | -20~80 | oC | ||||
| Temperatura przechowywania | -40~125 | oC | ||||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| Waga | ~ 12,5 g | |||||
| Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C | ||||||
| Wskazówki dotyczące zamawiania |
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
