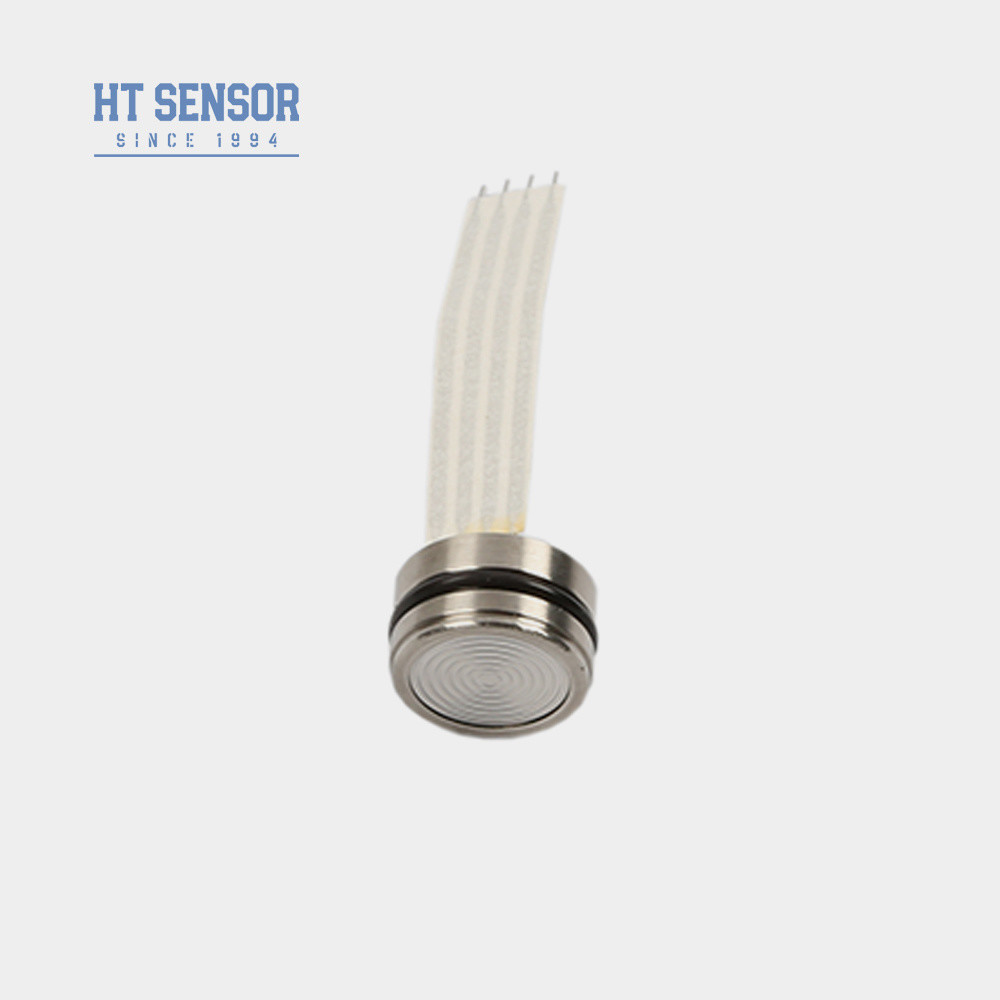

ODM OEM Silisium Piezoresistive Sensor ciśnienia 5-10V Diafragma oparte na czujniku ciśnienia

ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT26V
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT26V Typ sygnału wyjściowego: Typ analogowy
Zakres: 0-10kpa~60mpa Materiał: Stal nierdzewna 316L
Typ okablowania: Zestaw z czterech drutów lub z papieru Środek pomiarowy: Powietrze i płyn
Władza: Władza 5-10VDC Produkcja: 10 mv/V
Śr: 19mm Dostosowanie: OEM i ODM
Podkreślić:

ODM OEM Silisium Piezoresistive czujnik ciśnienia

,

Silisium Piezoresystywne czujnik ciśnienia 5V

,

10V czujnik ciśnienia oparty na przepony

opis produktu

OEM HT26V 5-10V zasilanie krzemowy czujnik ciśnienia

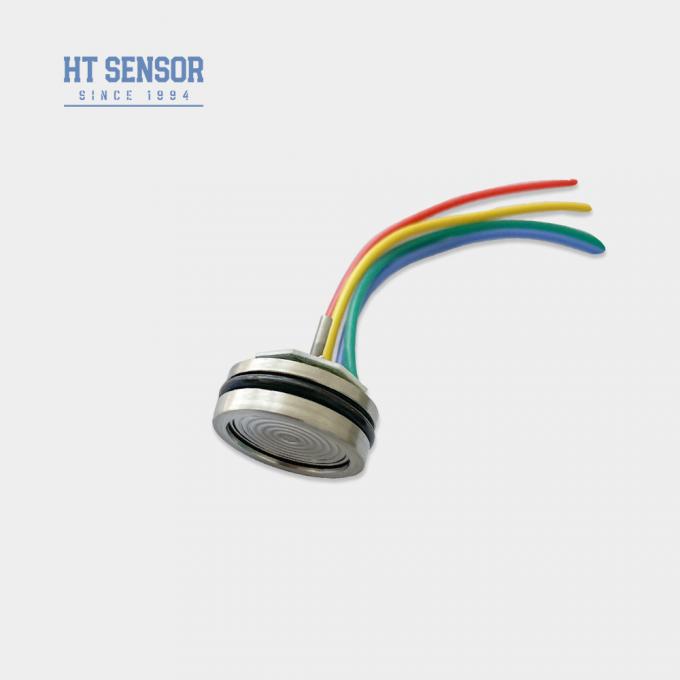

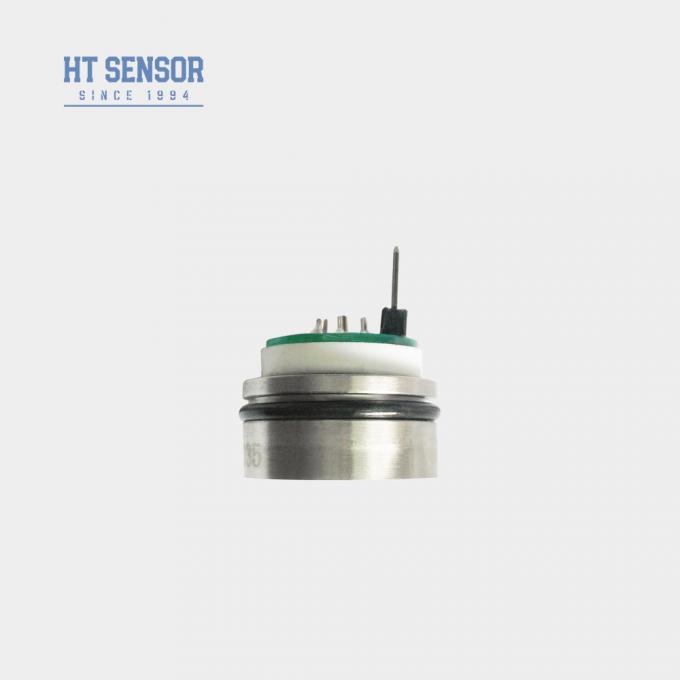

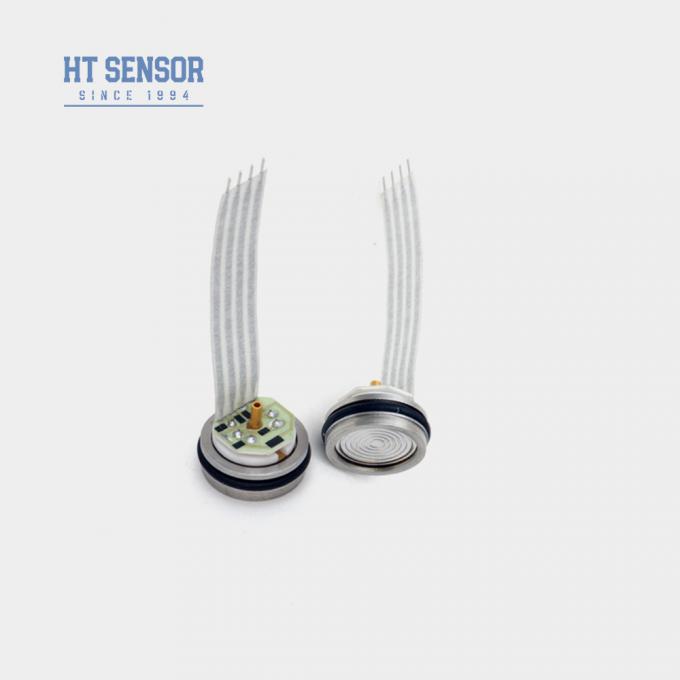

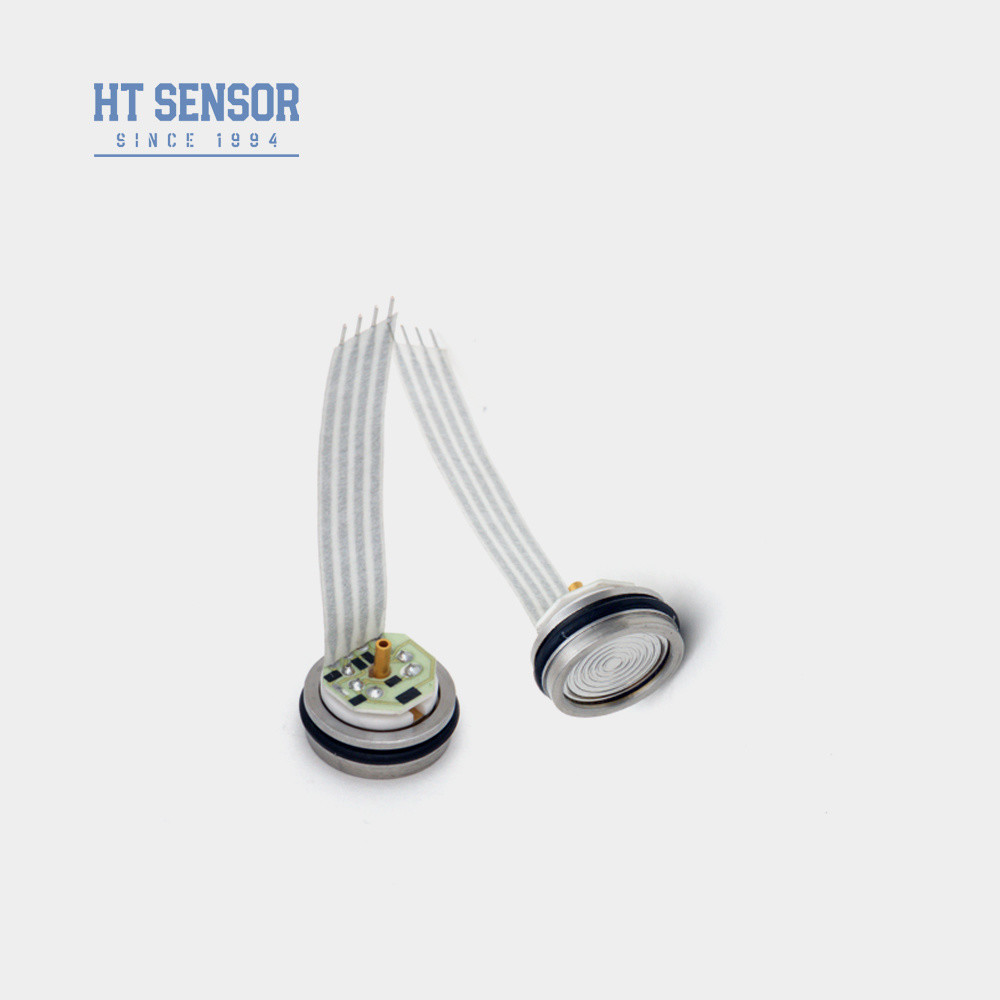

HT26V Piezoresystywny czujnik ciśnienia z krzemu

Wprowadzenie rdzenia czujnika ciśnienia z krzemu:



HT26V to piezoresystywne rdzeń czujnika ciśnienia z krzemu, który wykorzystuje piezoresystywny efekt rozproszonego krzemu do pomiaru ciśnienia płynów i gazów.Wyjście stałego napięcia jest stosunkowo standardowe, niższa niż normalna wysokość HT19, nadająca się do specjalnego montażu obudowy.


Ten produkt jest produktem dostosowanym, może być dostosowany do stałego napięcia zasilania lub stałego zasilania prądu, wysokość może być dostosowana zgodnie z potrzebami pola,i wreszcie w pełni stosowane do wymagań klientów.



10V supply pressure sensor core components factory
10V supply pressure sensor core components factory
10V supply pressure sensor core components factory
Cechy produktuo pojemności nieprzekraczającej 10 W:
  1. Wypływ napięcia stałego i wyjścia sygnałów standardowych
  2. Wysoka niezawodność i doskonała stabilność
  3. W sprawieminWysokość 7 mm, różne struktury mogą być dostosowane
Wnioskio pojemności nieprzekraczającej 10 W:
  1. Stosowane w różnych miejscach procesów przemysłowych.
  2. W tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej.
  3. Wykorzystywane w przemyśle morskim i lotniczym
  4. Odpowiednie do układów sterowania hydraulicznego i pneumatycznego.
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zapewnienie zasilania: ≤10VDC (5-10VDC)
  2. Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
  3. Impedancja wejściowa:4KΩ~20KΩ
  4. Impedancja wyjściowa:2.5KΩ~6KΩ
  5. Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy i łączniki pin.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±1 50±2 mV
≥ 35 kPa 100±1 100±2 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie 3 razy pełna skala
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 25 g
Parametry są badane w następujących warunkach: 10V @ 25oC

Projekt budowyo pojemności nieprzekraczającej 10 W

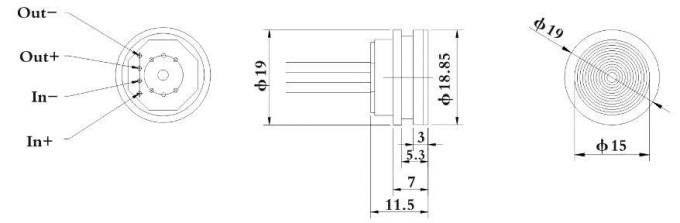

Rurka ciśnieniowa
< 3,5 MPaS		 10V supply pressure sensor core components factory
Normalne

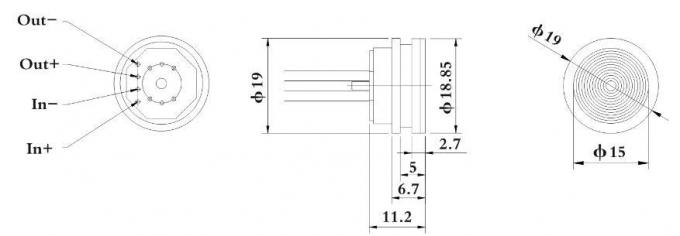

≥ 3,5 MPaS
< 40 MPaS		 10V supply pressure sensor core components factory

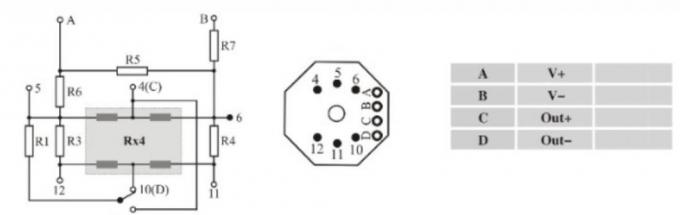

Połączenie elektryczne i rekompensata
10V supply pressure sensor core components factory

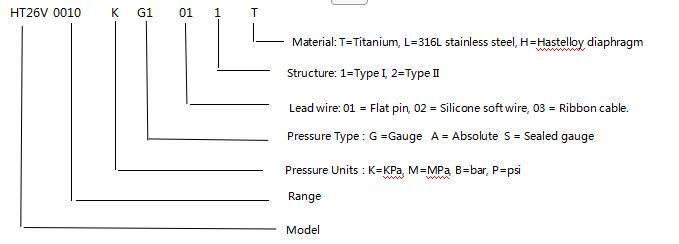

Przykłady wyboru
10V supply pressure sensor core components factory
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.

FQA

1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.

2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM

3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.

5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.



spółka

10V supply pressure sensor core components factory10V supply pressure sensor core components factory10V supply pressure sensor core components factory10V supply pressure sensor core components factory
