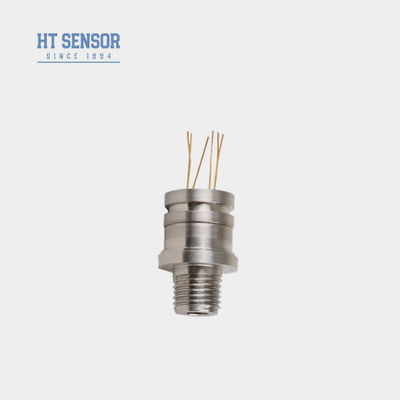

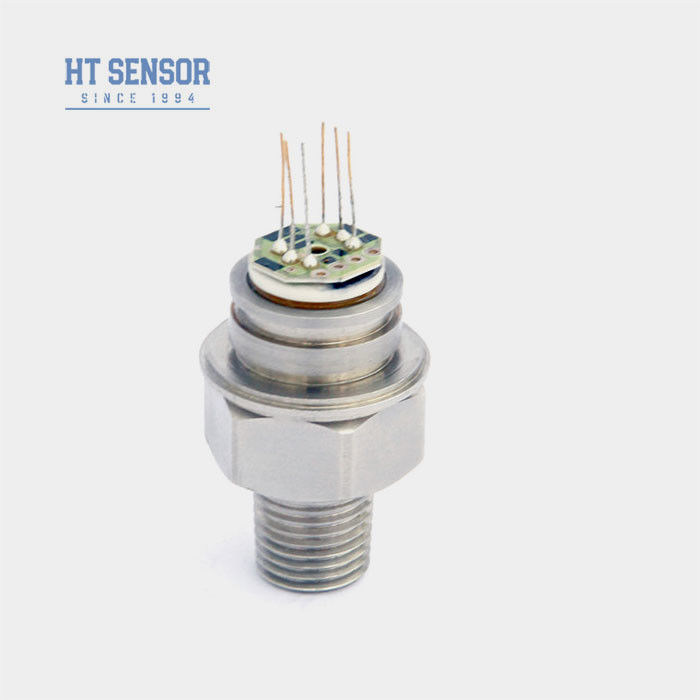

Element czujnika ciśnienia z krzemu ze stali nierdzewnej

Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter
Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter
Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT30
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk / miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT30 Rodzaj nitki: G1/4 G1/8 itd.
Typ okablowania: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze. Środek pomiarowy: Gaz i ciecz
Stabilność: ±0,1%FS/rok Zakres: 0~10kpa- 40Mpa
Membrana: 316L zasilacz: 1,5 mA
Typ sygnału wyjściowego: Typ analogowy Materiał: Stal nierdzewna
Dostosowanie: <i>Available |</i> <b>Dostępne |</b> <i>Customized Request</i> <b>Dostosowane żądanie</b> Gwarancja: 2 lata
Podkreślić:

Czujnik ciśnienia z krzemu ze stali nierdzewnej

,

Element czujnika ciśnienia krzemowego

,

Silikonowy piezoresystywny nadajnik ciśnienia

opis produktu

HT30 Czujnik ciśnienia z pierwiastka sondy ciśnienia ze stali nierdzewnej do nadajnika ciśnienia

HT30 Silkonowy czujnik ciśnienia piezoresystywnego

Wprowadzenie krzemowego czujnika ciśnienia:


HT30 krzemowy czujnik ciśnienia piezoresystywnego jest wysoce stabilnym rozproszonym krzememWykorzystuje on efekt piezorezystywny rozproszonego krzemu do pomiaruRdzeń jest spawany razem ze standardowymwęzeł, i nie używa uszczelnienia pierścieniem O, co czyni go odpowiednim do szerokiego zakresuWnioski
Cechy produktuo pojemności nieprzekraczającej 10 W:

1Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L, wraz zMateriały takie jak tytan i Hastelloy do przewodu

2Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowegokorekta.

3.Wielokrotne interfejsy wątków dostępne do wyboru

4.Spowana w jednym kawałku, kompaktowy rozmiar i wysoka niezawodność

Wnioskio pojemności nieprzekraczającej 10 W:

1Zastosowane w różnych obszarach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej.

2Używane w przemyśle morskim i lotniczym

3.Przystosowane do układów sterowania hydraulicznego i pneumatycznego

4.Używane w aplikacjach sterowania procesami

Wydajność elektrycznao pojemności nieprzekraczającej 10 W:

1Zasilanie: ≤ 2 mA prądu stałego (typowy 1,5 mA prądu stałego)

2Impedans wejścia:2.5KΩ~6KΩ

3Impedancja wyjściowa:2.5KΩ~6KΩ

4Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.

Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Rodzaj Maksymalnie Jednostka
Nieliniowość ± 0.15 ± 0.3 % F.S.
Powtarzalność 0.05 0.1 % F.S.
Hysteresa 0.05 0.1 % F.S.
Zerowy wynik offsetowy 0± 1 0±2 mV
Produkcja na pełną skalę ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2% F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 63 g
Parametry są badane w następujących warunkach: 10,5 mA @ 25°C
Projekt budowy

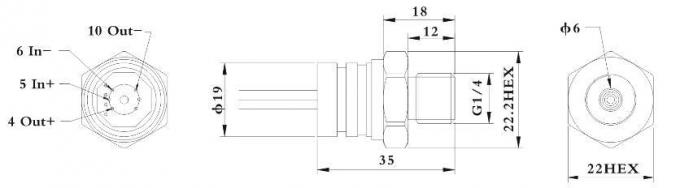

Wymiar
Element czujnika ciśnienia z krzemu ze stali nierdzewnej 0

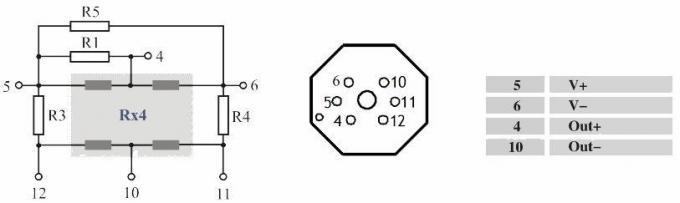

Połączenie elektryczne i rekompensata
Element czujnika ciśnienia z krzemu ze stali nierdzewnej 1

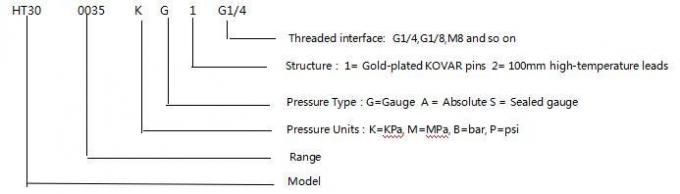

Przykłady wyboru
Element czujnika ciśnienia z krzemu ze stali nierdzewnej 2
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
Pytania i odpowiedzi
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
