10VDC Czujnik ciśnienia ciekłego krzemu Komórka Mini Thread Czujnik ciśnienia poziomu zbiornika wody
Product Details
| Nr modelu: | HT30V | Typ wątku: | Dostosowane |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowy | Medium pomiarowe: | Gaz i ciecz |
| Dostosowane: | Dostosowane | Moc: | 5VDC 10VDC |
| Specyfikacja: | Węzeł G1/4 G1/8 1/4NPT itd. | Typ sygnału wyjściowego: | Typ analogowy |
| Tworzywo: | Stal nierdzewna | Personalizacja: | Dostępny |
| Podkreślić |
10VDC czujnik ciśnienia z ciekłego krzemu,Węzeł ciśnienia z ciekłego krzemu,10VDC czujnik ciśnienia poziomu zbiornika wody |
||
Product Description
HT30V 10VDC Mini Thread Liquid Silicon Pressure Sensor Transducer
HT30V PiezoresystywneSilikonCzujnik ciśnienia
Wprowadzenie czujnika ciśnienia silikonowego:
HT30V wykorzystuje bardzo stabilny element difusowego krzemu, co czyni go niezawodnym krzemowym czujnikiem ciśnienia piezoresystywnego.czujnik dokładnie mierzy ciśnienie płynów i gazówJego szerokie zastosowania w kompresorach powietrza i systemach chłodzenia czynią go cennym atutem w różnych gałęziach przemysłu.
Cechy produktuz czujnika ciśnienia z silicium nitkowego:
- Wykorzystuje obwody grubofilmowe do kompensacji temperatury i zerowego przesunięciaPoprawka.
- Wysoka niezawodność i doskonała stabilność.
- Zasilanie stałym napięciem, wyjście standardowe
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Używane w systemach sterowania procesami do monitorowania i kontroli ciśnienia.
- Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza pod ciśnieniem pomiar.
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry wydajnościz czujnika ciśnienia z silicium nitkowego: | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥ 35 kPa | 100±1 | 100±2 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura pracy | -20~80 | oC | ||||
| Temperatura przechowywania | -40~125 | oC | ||||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||||
| Środek wypełniający | Olej krzemowy | |||||
| Waga | ~ 63 g | |||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | ||||||
| Projekt budowy | |

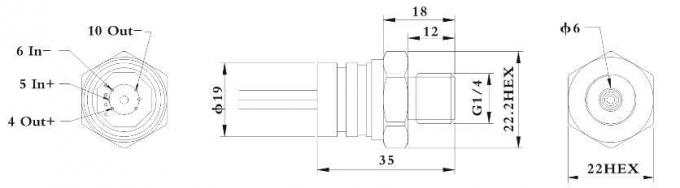

| Wymiar | |
| Uwaga:: Rozmiar nitki czujnika ciśnienia można dostosować | |
| Połączenie elektryczne i rekompensata |
|
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1. W przypadku czujników z nićami należy upewnić się, że wymagany interfejs nić, górny interfejs, dolny interfejs lub potrzeby spawania są potwierdzone, aby dać schemat wielkości zarysu.
2Jeżeli badane medium jest niezgodne z diafragmą rdzenia i materiałem obudowy (316L), w momencie złożenia zamówienia należy podać specjalne instrukcje.
3Unikaj używania rąk lub ostrych przedmiotów na diafragmie czujnika, aby uniknąć deformacji diafragmy lub przebicia i uszkodzenia rdzenia.
4. Utrzymać otwartą na atmosferę komorę ciśnienia rdzenia miernika, aby zapobiec wprowadzeniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika.
5Jeśli zmiana kolczyka, należy zapoznać się z etykietą na biegu rdzenia.
