HT19V Silisiumowy czujnik ciśnienia piezoresystywnego 5V 10VDC Silisiumowy czujnik ciśnienia powietrza ciekłego
Product Details
| Nr modelu: | HT19V | Typ wątku: | NIE |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowy | Pomiar pomiarowy: | Gaz i ciecz |
| Zakres: | 0-10kpa~100mpa | Wyjście: | MV |
| Typ ciśnienia: | G/A/S | Dostarczać: | 1,5 mA |
| Kod Hs: | 9026209090 | Możliwość Supply: | 20000 sztuk / miesiąc |
| Typ: | Piezorezystancyjny czujnik ciśnienia | Tworzywo: | Stal nierdzewna |
| Personalizacja: | Dostępne | Dostosowane żądanie | ||
| Podkreślić |
HT19V Silisium Piezoresystywne czujnik ciśnienia,Silisium Piezoresystywny czujnik ciśnienia 10VDC,10VDC czujnik ciśnienia powietrza w ciekłym krzemu |
||
Product Description

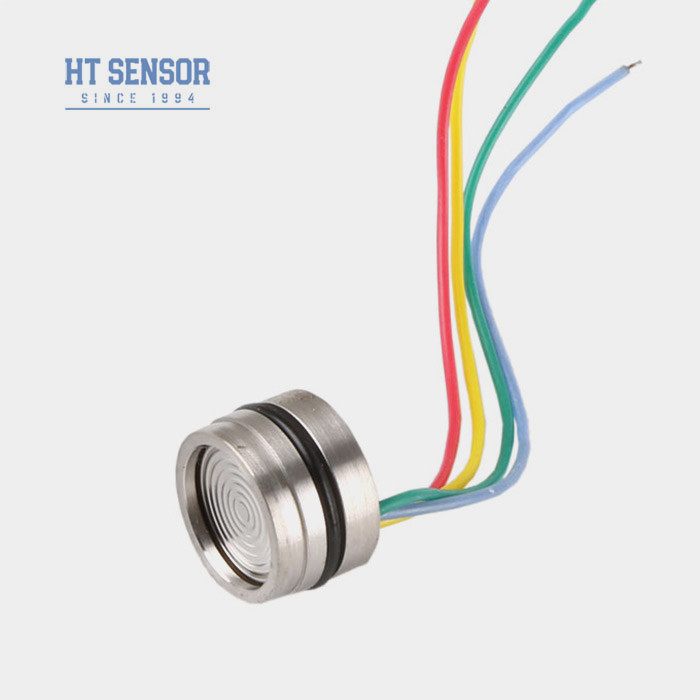

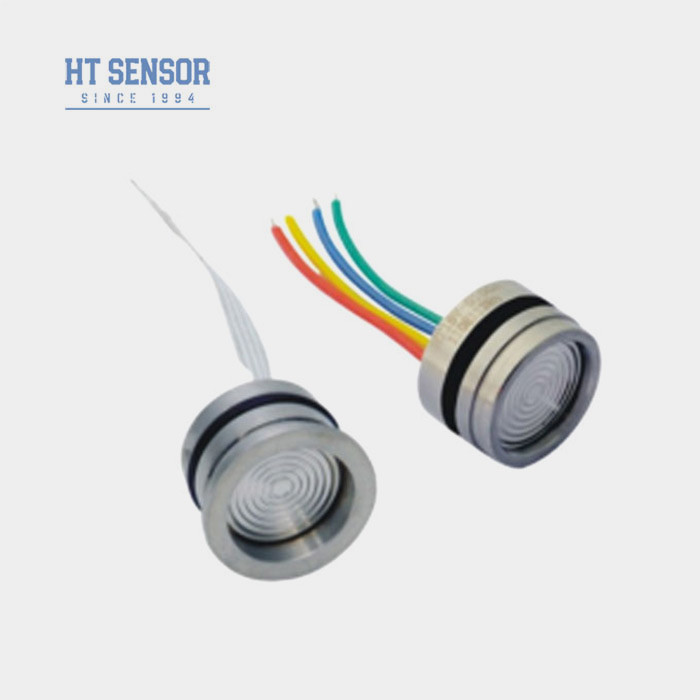

HT19V 19mm 10VDC Piezoelektryczny czujnik ciśnienia krzemu dla powietrza i cieczy
HT19V Silisium Piezoresystywne czujnik ciśnienia
Wprowadzenie krzemowego czujnika ciśnienia:
HT19V wykorzystuje bardzo stabilny, dyfuzyjny element krzemowy, co czyni go niezawodnym krzemowym czujnikiem ciśnienia piezoresystywnego.czujnik dokładnie mierzy ciśnienie płynów i gazówJego szerokie zastosowania w kompresorach powietrza i systemach chłodzenia czynią go cennym atutem w różnych gałęziach przemysłu.
Cechy produktuo pojemności nieprzekraczającej 10 W:
1Wykorzystuje obwody grubofilmowe do kompensacji temperatury i zerowego przesunięciakorekta
2Wysoka niezawodność i doskonała stabilność
3.Zasilanie stałym napięciem, wyjście standardowe
Wnioskio pojemności nieprzekraczającej 10 W:
1.Przystosowany do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
2.Używane w systemach sterowania procesami do monitorowania i kontroli ciśnienia.
3.Powszechnie stosowane w systemach chłodzenia i sprężarkach powietrza do ciśnienia pomiar.
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
1.Zapewnienie zasilania: ≤10VDC
2.Wypływowe napięcie w trybie wspólnym: 50% wejścia (typowe)
3.Impedancja wejściowa: 4KΩ~20KΩ
4Impedancja wyjściowa:2.5KΩ~6KΩ
5Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry wydajnościo pojemności nieprzekraczającej 10 W/ - Nie. | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥ 35 kPa | 100±1 | 100±2 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura pracy | -20~80 | oC | ||||
| Temperatura przechowywania | -40~125 | oC | ||||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||||
| Środek wypełniający | Olej krzemowy | |||||
| Waga | ~ 28 g | |||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | ||||||
| Projekt budowyo pojemności nieprzekraczającej 10 W | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Połączenie elektryczne i rekompensatao pojemności nieprzekraczającej 10 W |
|
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
| Pytania i odpowiedzi |
.
.
