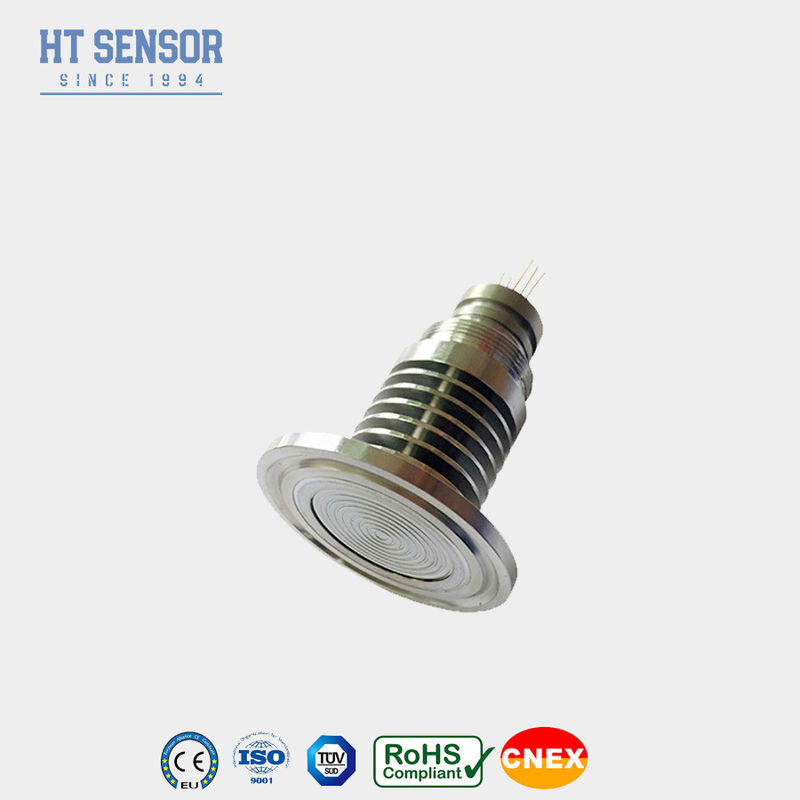

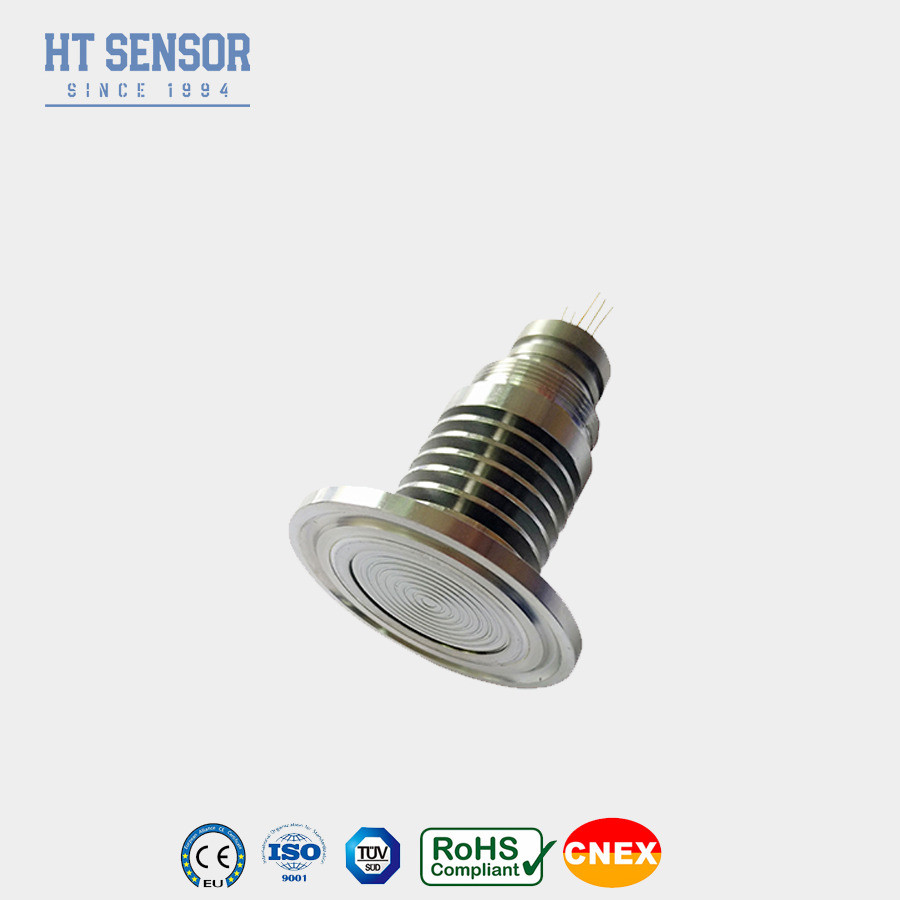

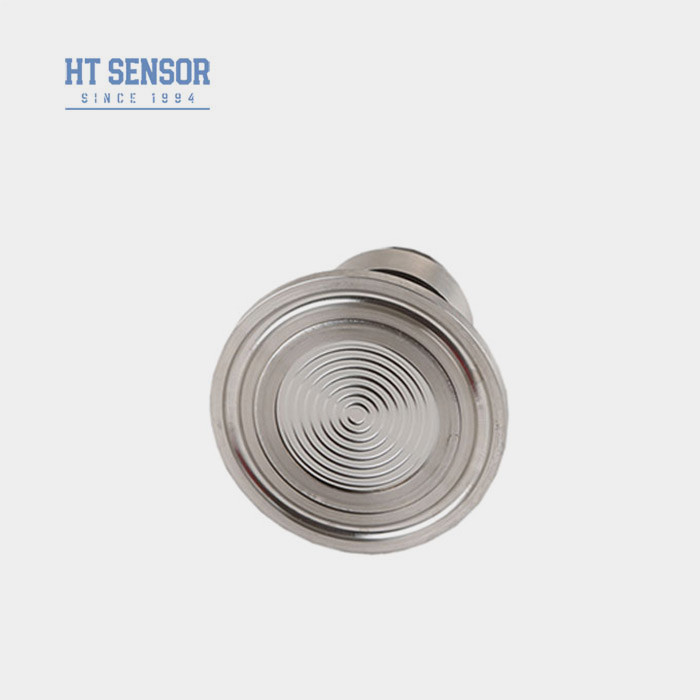

HT-IQ Piezorezystancyjny czujnik ciśnienia krzemowego, 50,4 mm, typ z dużą membraną, czujnik płaski
Product Details
| Nr modelu: | HT-IQ | Typ wątku: | 50.4mm zacisk |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowe lub pozłacane szpilki Kovar | Pomiar pomiarowy: | Gaz i ciecz |
| Zakres: | 0-35kpa~3.5Mpa | Moc: | 1,5 mA |
| Pakiet Transportowy: | karton | Pochodzenie: | Chiny |
| Kod Hs: | 9026209090 | Typ: | Piezoresystywny czujnik ciśnienia krzemu |
| Dla: | Przetwornik ciśnienia z rozproszonego krzemu | Typ sygnału wyjściowego: | Typ analogowy |
| Tworzywo: | Stal nierdzewna | Personalizacja: | Dostępne | Dostosowane żądanie |
| Podkreślić |
HT-IQ Piezoresystywny czujnik ciśnienia krzemu,Piiezoresystywny czujnik ciśnienia krzemu 50,4 mm |
||
Product Description
HT-IQ 50,4 mm Duży diafragma Piezoresystywny czujnik ciśnienia krzemu Wprowadzenie
HT-IQ Silisium Piezoresystywne czujnik ciśnienia
Wprowadzenie piezoresystywnego czujnika ciśnienia z krzemu:
HT-IQ to czujnik ciśnienia diafragmy z bardzo stabilnym, dyfuzyjnym chipem krzemowym.Olej krzemowy zamknięty przez błonę przewodową.jest łatwy w czyszczeniu i bardzo niezawodny, nadaje się do zastosowań w takich gałęziach przemysłu jak żywność i higiena.
Cechy produktuz piezoresystywnego czujnika ciśnienia z krzemu:
- Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przewodu
- Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta
- wyjątkowa niezawodność, powtarzalność i stabilność
- Struktura przewodu przepływowego, która ułatwia czyszczenie
- Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej
- Przemysł spożywczy i napojów
- Kontrola procesów przemysłowych
- Przemysł farmaceutyczny
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa: 2,5KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry wydajnościz piezoresystywnego czujnika ciśnienia z krzemu: | |||||
| Zakres pomiaru | Rozmiar (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500 KPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 150 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |

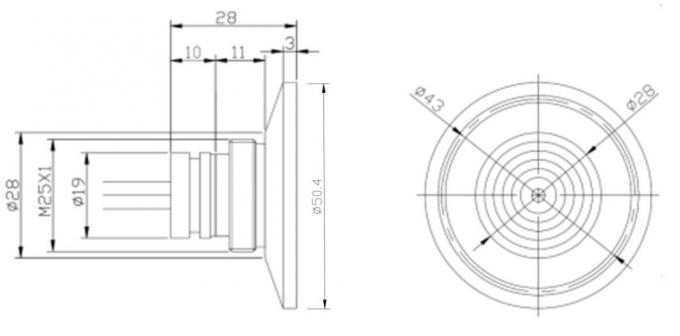

| Wymiar |
|

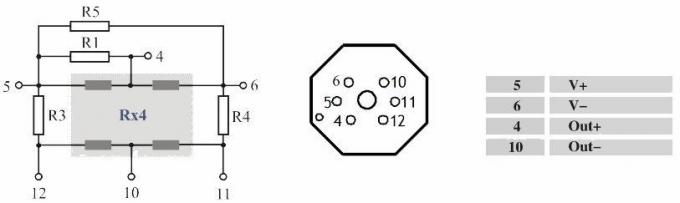

| Połączenie elektryczne i rekompensata |
|

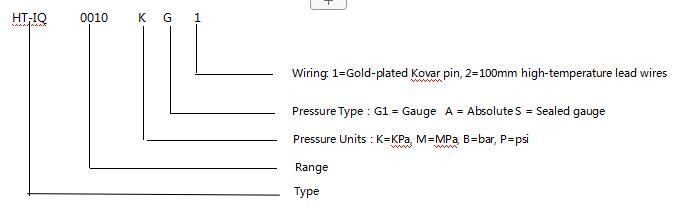

| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
