Mini czujnik ciśnienia krzemu czujnik ciśnienia różnicowego paliwa dla komory testowej ciekłej
Product Details
| Nr modelu: | HT20 | Typ okablowania: | Czteroprzewodowy |
|---|---|---|---|
| Pomiar pomiarowy: | Gaz i ciecz | Zakres: | 0-10KPA ~ 2MPA |
| Moc: | 1,5 mA | Pakiet Transportowy: | karton |
| Długość: | 29,5 mm | Pochodzenie: | Chiny |
| Kod Hs: | 9026209090 | Typ: | Piezorezystancyjny czujnik ciśnienia |
| Dla: | Przetwornik ciśnienia z rozproszonego krzemu | Typ sygnału wyjściowego: | Typ analogowy |
| Tworzywo: | Stal nierdzewna | Personalizacja: | Dostępne | Dostosowane żądanie |
| Podkreślić |
Mini czujniki ciśnienia krzemu RoH,Czujnik ciśnienia krzemowego do badań płynów,RoHs czujnik ciśnienia różnicowego paliwa |
||
Product Description

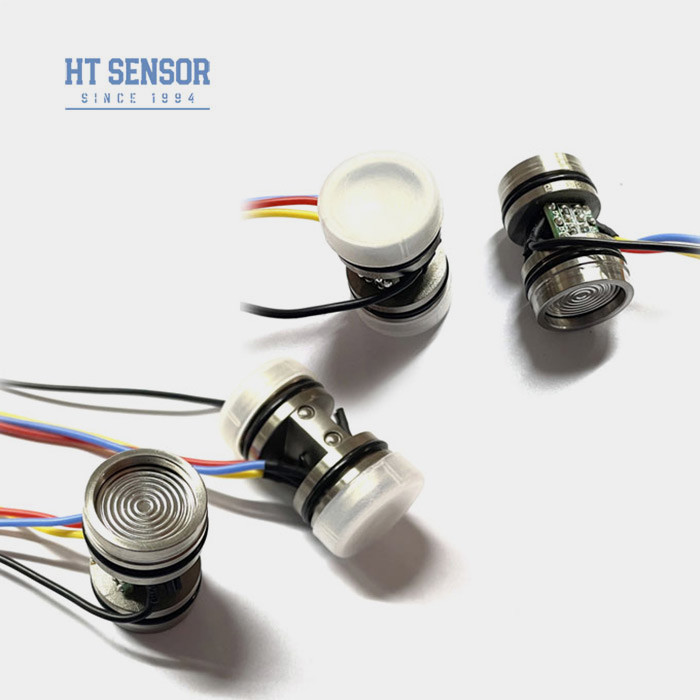

Hengtong HT20 Mini Differential Silicon Pressure Sensor Cell do testowania cieczy
HT20 czujnik ciśnienia różnicowego
Wprowadzenie różnicowego czujnika ciśnienia z krzemu:
HT20 różnicowy czujnik ciśnienia krzemowego jest piezorezystywnym czujnikiem ciśnienia różnicowego z krzemu z rdzeniem z bardzo stabilnego rozproszonego pierwiastka krzemu.obudowa ze stali nierdzewnej, a ciśnienie jest przesyłane przez stalowyW przypadku, gdy nie jest to możliwe, należy poddać kontrolę przewodu, w tym diafragmy i uszczelnionego oleju krzemowego do czułego chipa.bezpośrednio kontaktują się ze środkiem pomiarowym, tworząc strukturę w pełni stałego stanu dlapomiar ciśnienia umożliwiający dokładne pomiar ciśnienia różnicowego.Dlatego produkt ten może być stosowany w różnych sytuacjach, które wymagająpomiar ciśnienia różniczkowego, w tym środowisk surowych i korozyjnych
Cechy produktuz różnicowym czujnikiem ciśnienia z krzemu:
- Stabilna i niezawodna wydajność
- Wysoka odporność na ciśnienie statyczne
- Efektywność kosztowa
- Wykorzystuje pierwiastkowy pierwiastkowy pierwiastek o napłonie oleju
- Detekcja ciśnienia różnicowego
- Instrumenty kalibracyjne ciśnienia
- Pomiar poziomu płynu
- Kontrola procesów przemysłowych
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry wydajnościz różnicowym czujnikiem ciśnienia z krzemu: | |||||
| Zakres pomiaru | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | ||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | ~ 45 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||
| Projekt budowy | |
| Wymiar |  |
| Uwaga:W przypadku jakichkolwiek zmian w kolorach drutu, proszę zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji. | |
| Połączenie elektryczne i rekompensataz różnicowym czujnikiem ciśnienia z krzemu |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
