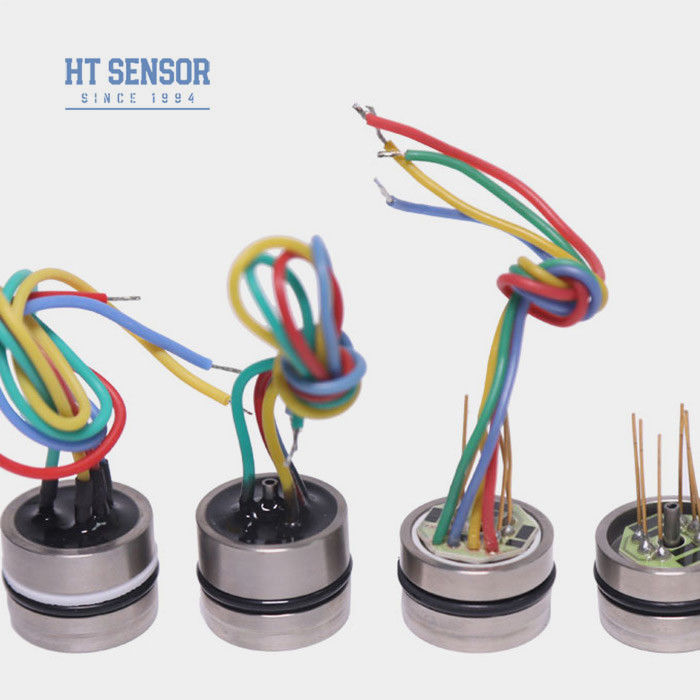

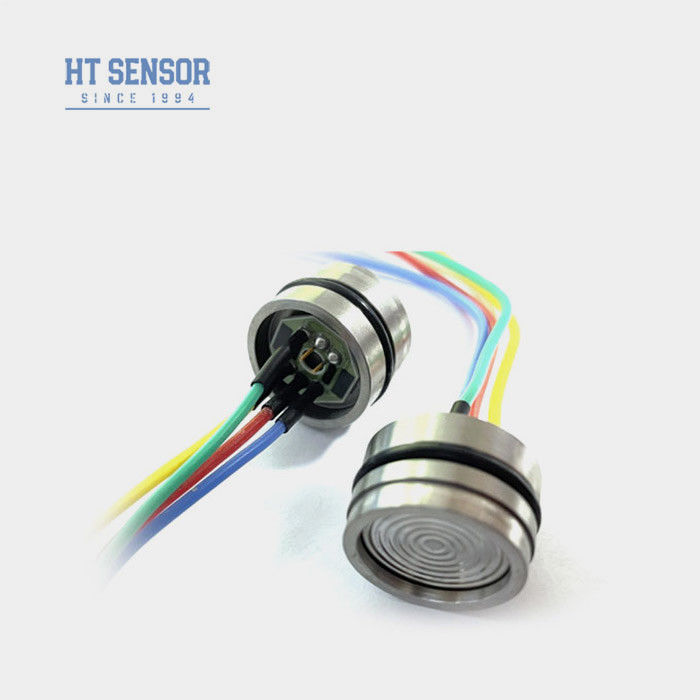

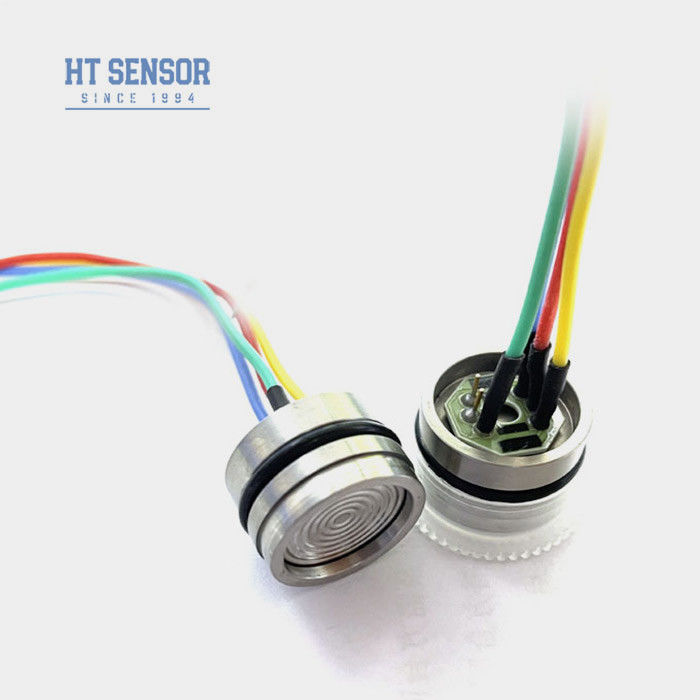

19 mm średnicy czujnik silikonowy diafragmy 316L czujnik ciśnienia piezoresystywnego
Product Details
| Tworzywo: | 316L | Minimalny zakres: | 10kpa |
|---|---|---|---|
| Maksymalny zakres: | 100mpa | Dostarczać: | mniej niż 2mA |
| Wyjście: | sygnał MV | Do wyboru: | Czterokolorowy przewód silikonowy |
| Model: | HT19 | Wysoki: | 12 mm |
| Podkreślić |
Czujnik ciśnienia silikonowego przepływu 19 mm średnicy,Silisium diafragma czujnik ciśnienia 316L,316L czujnik ciśnienia piezoresystywnego |
||
Product Description
HT19 19mm Prężnica 316L Materiał Mv Wyjście sygnału Dyfuzja Silikonowa komórka czujnika ciśnienia
HT19 PiezorezystywnySilikonCzujnik ciśnienia
Wprowadzenie 15 mm krzemowego czujnika ciśnienia:
HT19 piezoresystywny czujnik ciśnienia z krzemu, jego głównym elementem jest czujnik krzemu o wysokiej stabilności.Zestaw czujników wykorzystuje olejek silikonowy do przenoszenia ciśnienia z diafragmy ze stali nierdzewnej 316L do elementu czujnikaW celu pomiaru ciśnienia gazu i cieczy zastosowano metodę piezoresycyjnego efektu rozproszonego krzemu.i cena jest tańsza niż inne rodzaje.
Cechy produktuo pojemności nieprzekraczającej 10 W:
- Szeroki zakres pomiarów: 0~10KPa~100Mpa
- Piezorezystywny układ czujnikowy z krzemu
- Wymagania w odniesieniu do urządzeń objętych niniejszą pozycją:
- Przymocowanie do pierścieni O
- Wysoka dokładność i stabilność
Wnioskio pojemności nieprzekraczającej 10 W,
- Ciśnienie pomiarowe gazu i cieczy
- Wykorzystanie ropy naftowej
- Zaopatrzenie w wodę i ciepło w mieście
- System sterowania procesem
- Inspekcja lotnictwa i żeglugi
- Ciśnienie hydrauliczne
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
- Zaopatrzenie:1.5mADC
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Oporność izolacyjna:≥100MΩ/50VDC
- Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
- Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry |
Zakres: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typowe | Max, proszę. | Jednostki | ||
| Ciśnienie Nieliniowość |
± 0.15 |
± 0.3 | % F.S. | |
| Powtarzalność ciśnienia i histereza | 0.02 | 0.05 | % F.S. | |
| Wynik zerowy | 0± 1 | 0±2 | mV | |
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Ciśnienie dowodowe | 3X Zakres znamionowy lub 120MPa, zależnie od tego, która z tych wartości jest mniejsza | - Nie, nie. | ||
| Zakres temperatury pracy | -20~80 | °C | ||
| Kompensowany zakres temperatur | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Zakres temperatury przechowywania | -40~125 | °C | ||
Uwaga:Powyższy parametr w warunkach:Zapewnienie: 1,5mA Temperatura: 25°C
Wymiar
| Wskazówki dotyczące zamawiania |
1. Zwróć uwagę na dopasowanie pomiędzy rozmiarami rdzenia i obudowy nadajnika podczas montażu, aby osiągnąć wymaganą szczelność powietrza
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
