Czujnik ciśnienia krzemowego piezoresystywnego o wymiarze absolutnym
Product Details
| Nr modelu: | HT19 | Typ wątku: | NIE |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowe lub pozłacane szpilki Kovar | Medium pomiarowe: | Gaz i ciecz |
| Zakres: | -100kpa~0~10kpa~100Mpa | Środek wypełniający: | Olej silikonowy |
| Stabilność długoterminowa: | 00,2% F.S./Rok | Typ: | Piezoresystywny czujnik ciśnienia krzemu |
| Dla: | Przetwornik ciśnienia z rozproszonego krzemu | Personalizacja: | Dostępne | Dostosowane żądanie |
| Podkreślić |
Przełącznik ciśnienia piezoresystywnego o wymiarze bezwzględnym,Olej przemiennik ciśnienia piezoresystywny ISO9001,Czujnik ciśnienia wodnego ISO9001 |
||
Product Description

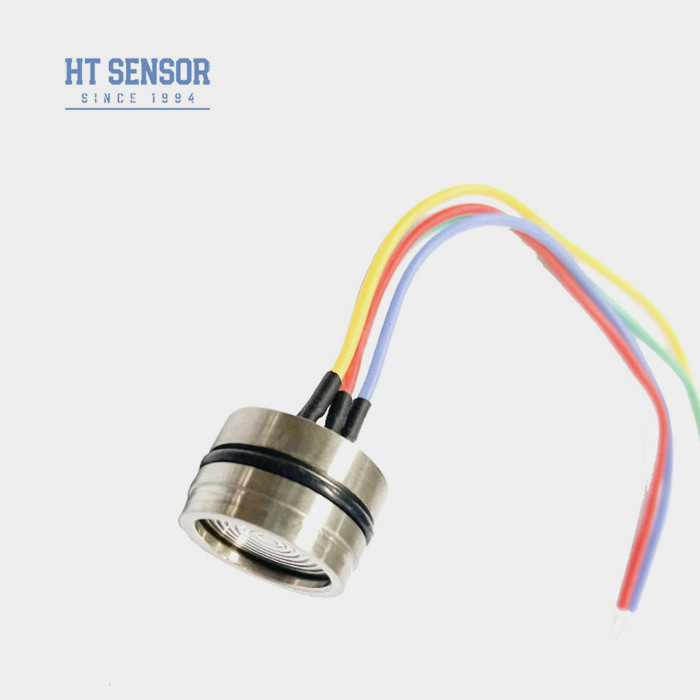

HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor dla wody i oleju
Absolute Gauge Piezoresistive Pressure Transducer Oil Water Pressure Transducer Sensor
HT19 Silkonowy czujnik ciśnienia piezoresystywnego
Wprowadzenie krzemowego czujnika ciśnienia:
HT19 funkcjonuje jako krzemowy czujnik ciśnienia piezorezystywny, z rdzeniem składającym się z wysoko stabilnego, rozproszonego elementu krzemowego.ciśnienie płynów i gazów poprzez przenoszenie ciśnienia badanego medium do membrany krzemowej przez membrany izolacyjne i olej krzemowy.Wszechstronność czujnika jest szeroko stosowana w sprężarkach powietrza i systemach chłodzenia
Cechy produktuo pojemności nieprzekraczającej 10 W:
- 1Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L, wraz z Materiały takie jak tytan i Hastelloy do przewodu
- 2Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta
- 3.wyjątkowa niezawodność, powtarzalność i stabilność
Wnioskio pojemności nieprzekraczającej 10 W:
- 1.Przystosowany do pomiaru ciśnienia gazu i cieczy nieżrącego z 316L zgodność ze stali nierdzewnej
- 2.Zastosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
- 3Używane w przemyśle morskim i lotniczym
- 4.Przystosowane do układów sterowania hydraulicznego i pneumatycznego
- 5.Używane w aplikacjach sterowania procesami
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
- 1Zasilanie: ≤ 2 mA prądu stałego (typowy 1,5 mA prądu stałego)
- 2.Impedancja wejściowa: 3KΩ~6KΩ
- 3Impedancja wyjściowa:2.5KΩ~6KΩ

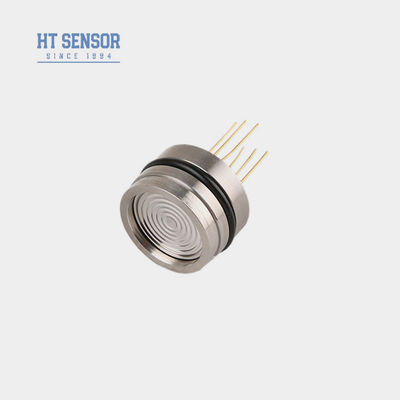

- 4Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | |||||
| Zakres | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Rodzaj | Maksymalnie | Jednostka | |||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | ||
| Powtarzalność | 0.05 | 0.1 | % F.S. | ||
| Hysteresa | 0.05 | 0.1 | % F.S. | ||
| Wynik zerowy | 0± 1 | 0±2 | mV | ||
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV | |
| ≥ 35 kPa | 100±10 | 100±30 | mV | ||
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura pracy | -20~80 | oC | |||
| Temperatura przechowywania | -40~125 | oC | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | ||||
| Ciśnienie wybuchowe | 5x pełna skala | ||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | |||
| Materiał przewodu | 316L | ||||
| Odporność na izolację | ≥ 200MΩ 100VDC | ||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | ||||
| Szok. | 100 g, 11 ms | ||||
| Czas reakcji | ≤ 1 ms | ||||
| O-ring Seal | Pierścień nitrylowy lub pierścień fluorowy | ||||
| Środek wypełniający | Olej krzemowy | ||||
| Waga | około 20 g | ||||
| Parametry są badane w następujących warunkach: 1,5 mA @ 25°C | |||||

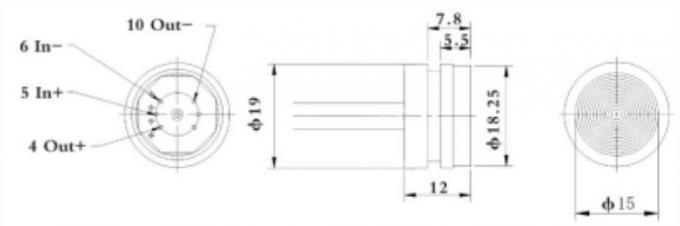

| Projekt budowy o pojemności nieprzekraczającej 10 W | |
| typ1 | |
| typ 2 | |

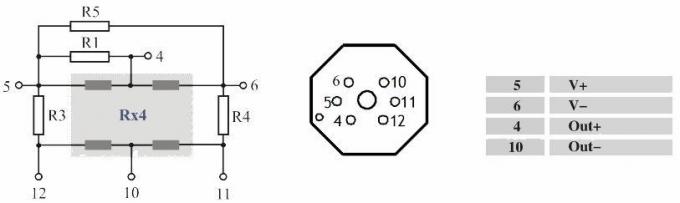

| Połączenie elektryczne i rekompensatao pojemności nieprzekraczającej 10 W |
|
|

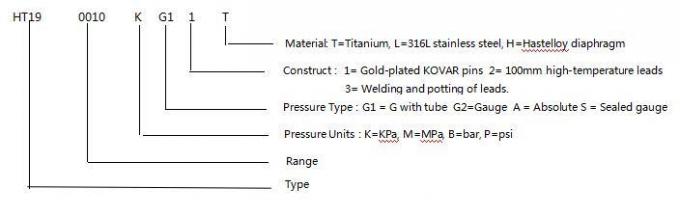

| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciśnięcia przepukliny czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepukliny.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy sprawdzić etykietę na rdzeniu.
| Pytania i odpowiedzi |
.
.
